Насосы и клапаны

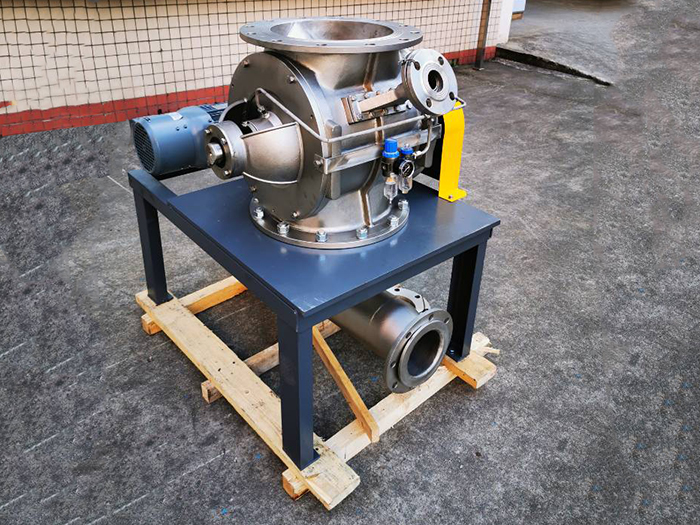

Поворотный клапан представляет собой пневматический транспортер, который играет важную роль в центральной системе транспортировки.
Технические характеристики：
| Модель | Канал | Емкость (л/об) | Приводное устройство (кВт) | Размер (мм) | N-Φd | Вес (кг) | |||||
| A | B | H | L | D1 | D | ||||||
| NFR015 | 125A | 1.8 | 0.37 | 545 | 540 | 280 | 260 | 210 | 250 | 8-Φ23 | 54 |
| NFR030 | 125A | 2.8 | 0.37 | 565 | 540 | 300 | 260 | 210 | 250 | 8-Φ23 | 70 |
| NFR050 | 150A | 4.3 | 0.55 | 595 | 560 | 330 | 280 | 240 | 285 | 8-Φ23 | 92 |
| NFR070 | 200A | 6.6 | 0.75 | 700 | 690 | 350 | 350 | 295 | 340 | 8-Φ23 | 115 |
| NFR120 | 250A | 12.6 | 0.75 | 755 | 760 | 420 | 383 | 350 | 395 | 12-Φ23 | 160 |
| NFR220 | 300A | 22.3 | 1.5 | 832 | 886 | 490 | 443 | 400 | 445 | 12-Φ23 | 240 |
| NFR300 | 300A | 31.4 | 1.5 | 999 | 886 | 545 | 443 | 400 | 445 | 12-Φ23 | 330 |
| NFR400 | 350A | 41.5 | 2.2 | 1031 | 946 | 585 | 473 | 460 | 505 | 16-Φ23 | 390 |
| NFR600 | 400A | 59 | 2.2 | 1081 | 1066 | 645 | 533 | 515 | 565 | 16-Φ27 | 410 |
| NFR800 | 450A | 80 | 4 | 565 | 615 | 20-Φ27 | 620 | ||||

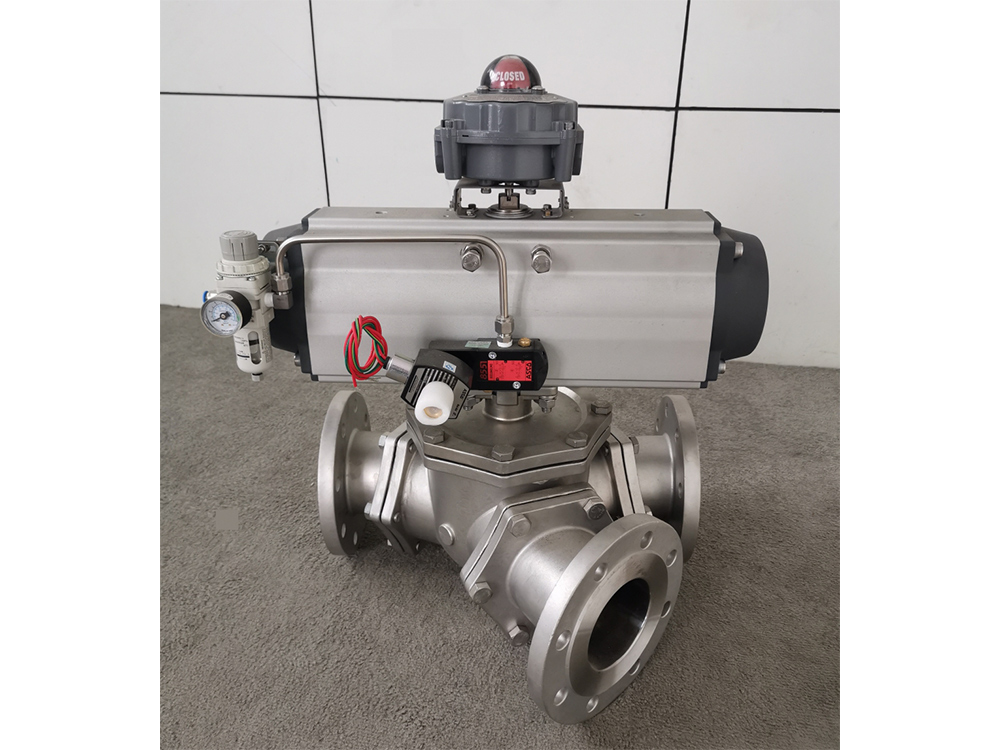

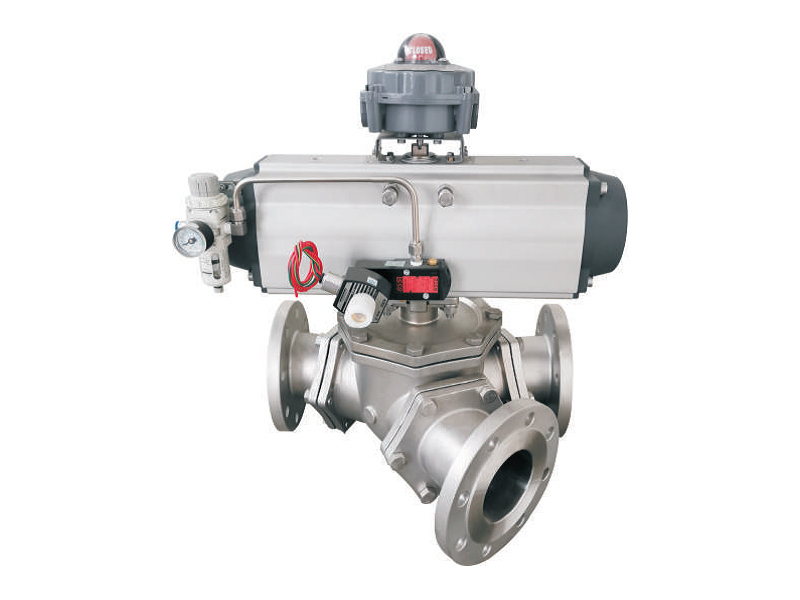

Перепускной клапан
Перепускной (отводной) клапан используется в центральной системе транспортировки для направления потоков материалов к назначенной линии. О-образное кольцо используется в качестве уплотнителя перепускного клапана.
Технические характеристики：
| Модель | Размеры (мм) | m-Φd | Вес (кг) | ||||||||
| DN | D1 | D | L | P1 | C | E | H | H1 | |||
| NDDV50 | 50A | 125 | 165 | 328 | 224.4 | 25 | 207 | 366 | 93 | 4-17.5 | 40 |
| NDDV65 | 65A | 145 | 185 | 350 | 227 | 30 | 237.5 | 410 | 114 | 4-17.5 | 45 |
| NDDV80 | 80A | 160 | 200 | 358 | 263.5 | 35 | 271.5 | 423 | 125 | 8-17.5 | 63 |
| NDDV100 | 100A | 180 | 220 | 400 | 296.6 | 40 | 271.5 | 445 | 130 | 43699 | 75 |
| NDDV125 | 125A | 210 | 250 | 450 | 333.6 | 45 | 366 | 506 | 150 | 4-22 | 118 |
| NDDV150 | 150A | 240 | 285 | 510 | 375.7 | 50 | 366 | 564 | 165.7 | 4-22 | 133 |
| NDDV175 | 175A | 270 | 315 | 525 | 407.4 | 60 | 428 | 594 | 181 | 4-22 | 146 |
| NDDV200 | 200A | 295 | 340 | 565 | 439.4 | 65 | 522 | 693 | 197 | 4-22 | 215 |
| NDDV225 | 225A | 325 | 370 | 586 | 474.1 | 75 | 522 | 831 | 220 | 4-22 | 245 |
| NDDV250 | 250A | 350 | 395 | 625 | 517.7 | 85 | 575 | 885 | 251 | 12-22 | 275 |

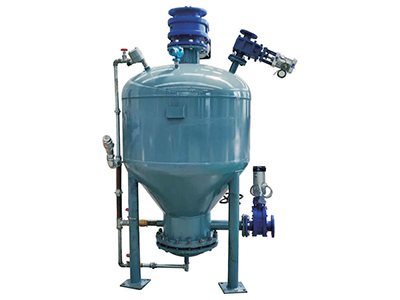

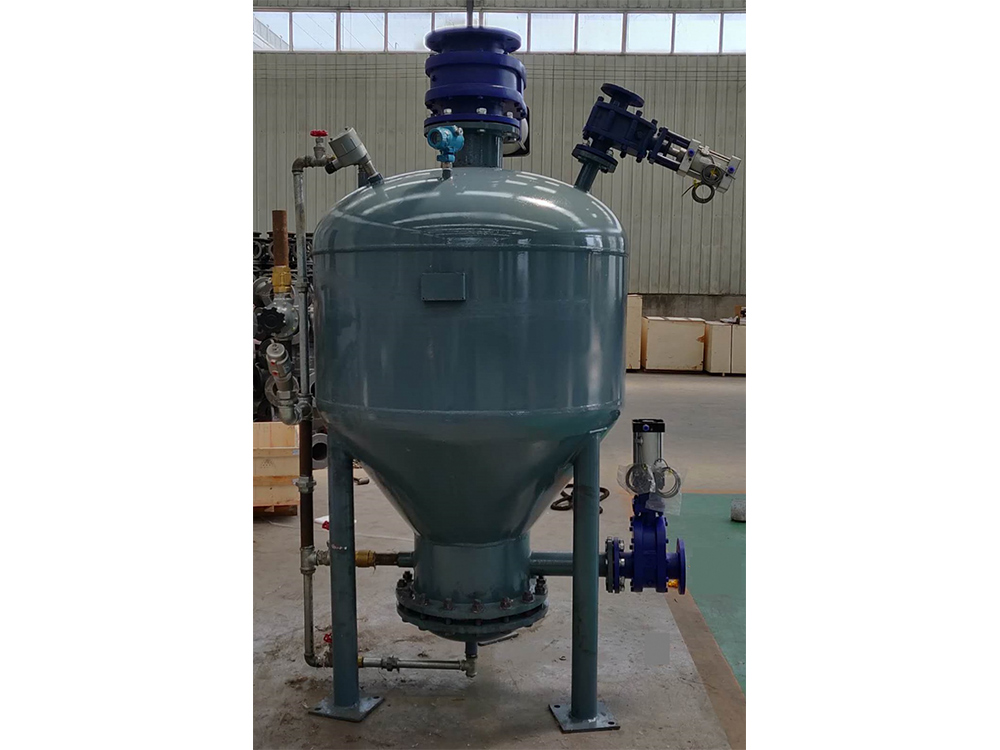

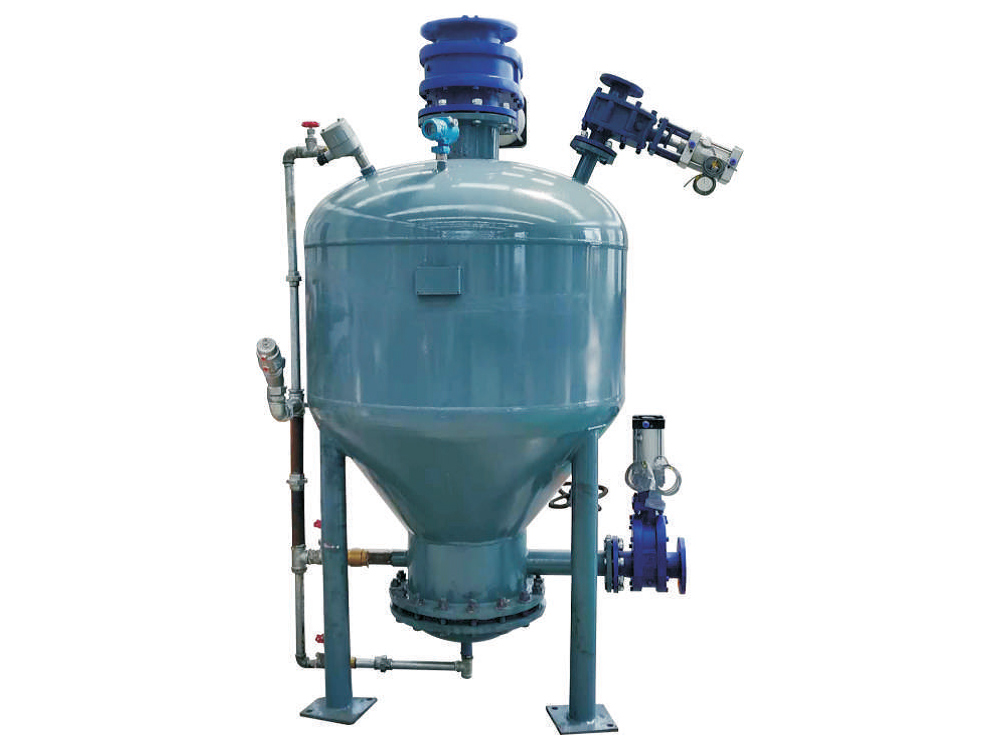

Высоковакуумный насос
Высоковакуумный насос представляет собой пневматическое конвейерное оборудование, предназначенное для транспортировки сыпучих порошков на большие расстояния. На процесс транспортировки не влияют климатические условия, т.к. оборудование препятствуюет увлажнению продуктов.
Технические характеристики：
| Модель | F-0.3 | F-0.6 | F-1.0 | F-1.5 | F-2.5 | F-4.0 | F-6.0 | F-8.0 | F-10 |
| Емкость (м3) | 0.3 | 0.6 | 1 | 1.5 | 2.5 | 4 | 6 | 8 | 10 |
| Внутренний диаметр насоса ΦE (мм) | 800 | 1000 | 1200 | 1400 | 1600 | 1800 | 2000 | 2200 | 2400 |
| Диаметр транспортирующей трубы (мм) | 50- 80 | 80- 100 | 80- 100 | 80- 125 | 100- 125 | 100- 150 | 125- 175 | 150- 175 | 150- 175 |
| Номинальное макс. давление | 0.78 МПа | ||||||||
| Рабочее давление | 0.1- 0.6 МПа | ||||||||
| Температура | -20 ℃ | ||||||||
| Материал корпуса насоса | Q235/16MnR | ||||||||
| Макс. расстояние перевозки | До1500 м | ||||||||
| Расход воздуха (м3/мин) | 2~3 | 4~5 | 5~8 | 12~16 | 15~18 | 22~30 | 30~36 | 40~50 | 50~60 |
| Производительность (т/ч) | 4 | 8 | 12 | 20 | 25 | 40 | 55 | 70 | 85 |
| Вес (т) | 1 | 1.2 | 2 | 2.4 | 2.6 | 3.2 | 3.6 | 4.5 | 5.2 |
